我々のモデリングアプローチ，特にステートチャート言語は，反応型のシステムに有効である．そのふるまいは複雑で，よく知られているように，見つけにくい誤りに満ちた仕様上の問題を引き起こす．多くのリアルタイムシステムは，相当する ¹

ステートチャートは，いまではよく知られている．しかし，OMT手法で取りあげられる前は，余り一般的ではなかった．また，ステートチャートの記法の全てが採用されているわけではない．

冒頭の文は，数少ないHarel氏の著作から引用してる ²．副題は，STATEMATEアプローチである．STATEMATEはツールの名前である．かつて私はSTATEMATEのユーザだった（動作環境は，SUN OS）．

それで少し振り返る．STATEMATEを作っていた I-Logix社は，DOORSで有名だったTelelogic社に買収された．Telelogic社はRational社に買収され，現時点ではIBM社の1部門である．この食物連鎖のような移り変わりを見ているとツールビジネスの難しさを感じる．しかし，それでも残っているのは，オリジナルのアイデアが優れていたからに違いない．

さて，ステートチャートには幾つもの特徴がある．もっとも代表的なものは直交表現である．

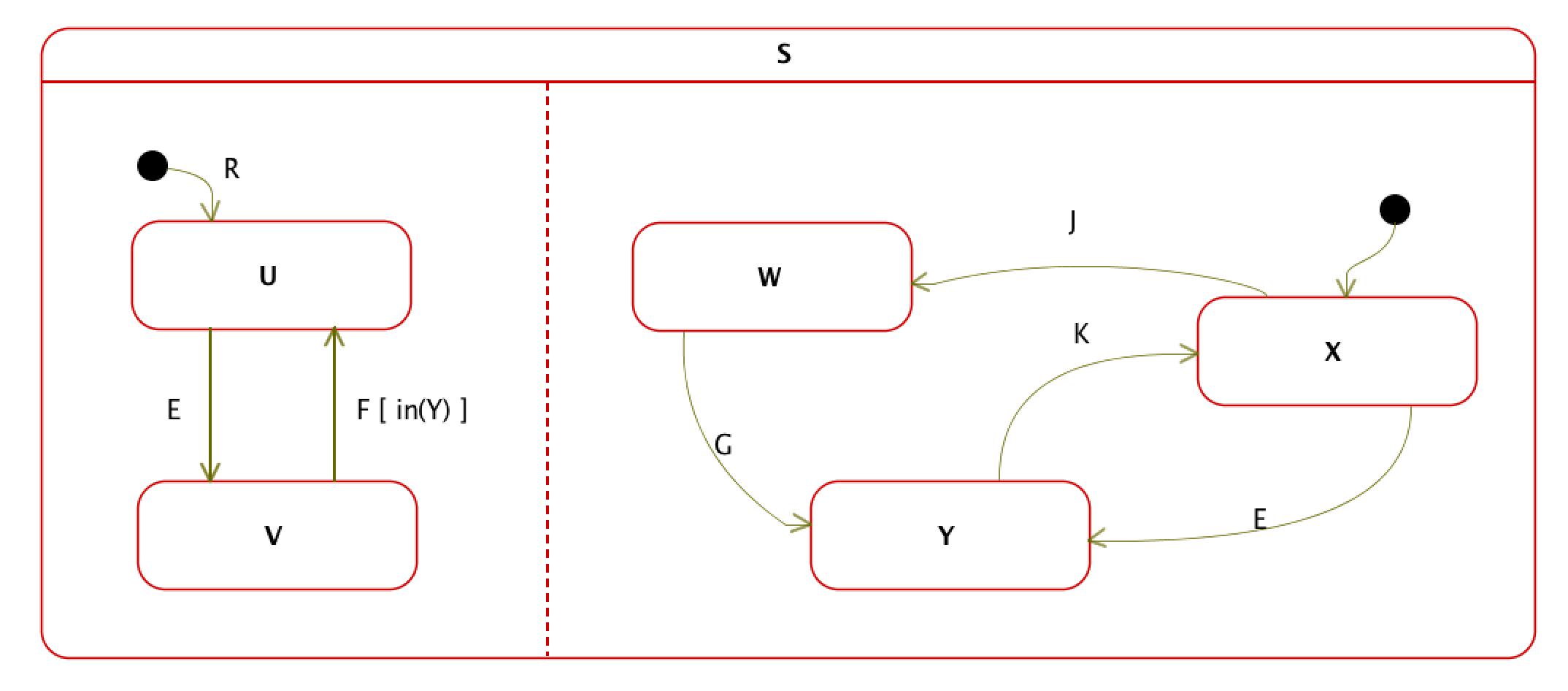

ステートチャートの直交表現（AND状態）

上記で，点線 ³で仕切られた2つの状態遷移図は，並列に動作することを示している．上図と同値で，直交表現を使用しない状態遷移図だと以下になる．

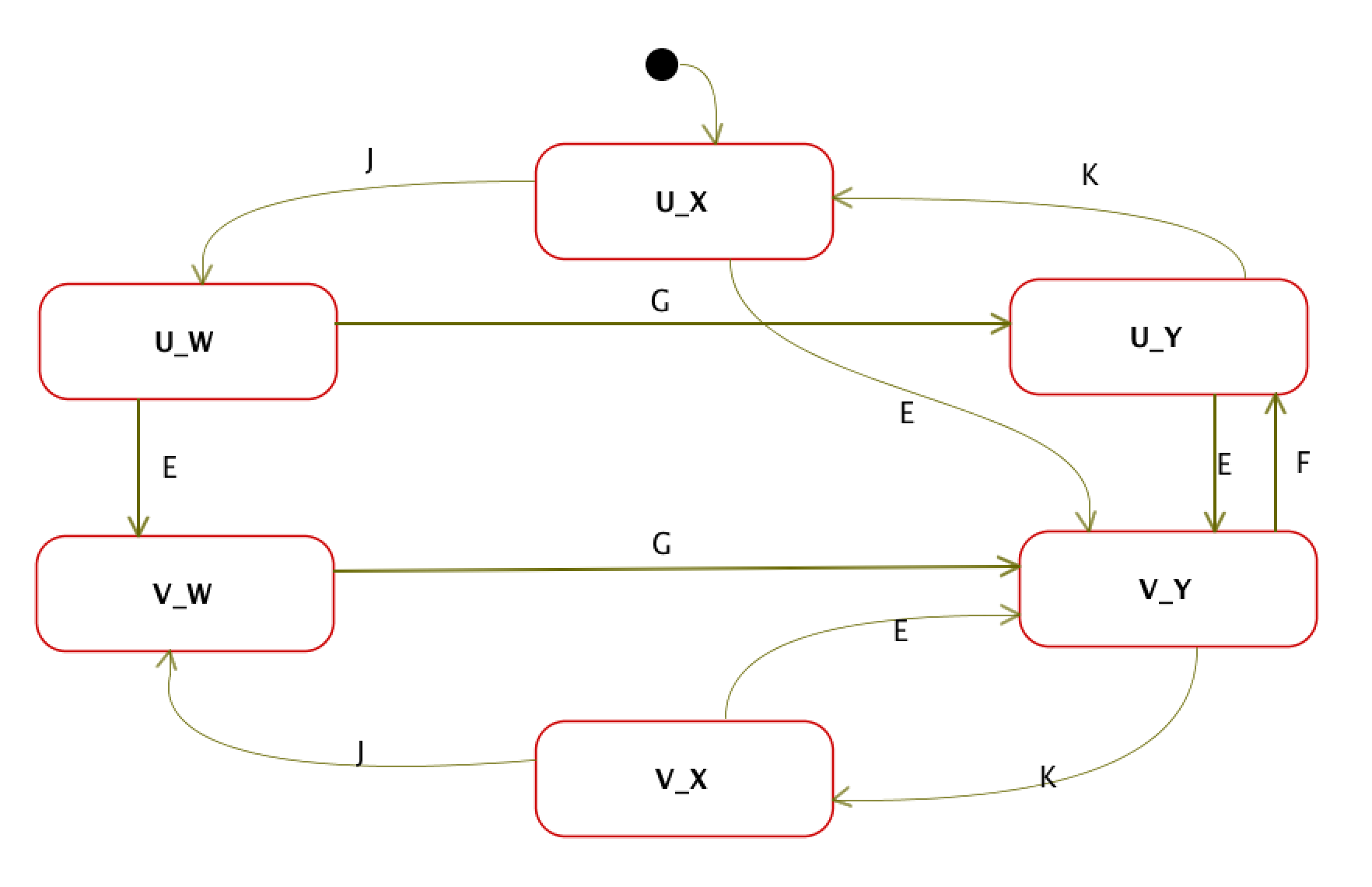

非直交表現

如何に直交表現が端的に表現できるかが分かる．

例えば，初期状態（状態Uと状態X，非直交表現では，U_X）で，イベントEを受けたときには，状態Vと状態Y（非直交表現では，V_Y）に移動するが，見やすさは，直交表現が優る．

もちろん，2つ状態遷移図を並べて，両者は並行動作するといっても良いのだが，図式として説明を不要にしている．また，VからUへの遷移にでてくるF[in(Y)]は，「（隣の状態遷移図で）Yにいるならば，FイベントでUに遷移する」という意味になる．変数のスコープも含めて扱いが容易である．

ちなみに，「in（S)」キーワード は，「システムがS状態にいる」として，オリジナルのステートチャートでは定義されている．このほかにもタイムアウトやクロックなどの様々なキーワードが定義されている．その一部は，しばらくしたところで紹介があるので，ここでは省略する．
